點到多點GRE隧道技術解決方案

一、點到多點GRE隧道產生背景

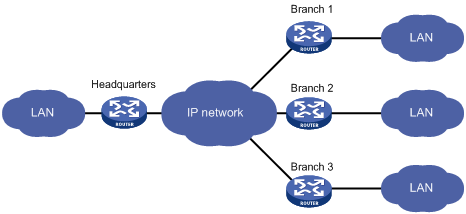

圖 1 點到多點GRE隧道應用

傳統的GRE隧道是一個點到點的連接。GRE應用于如圖 1所示的企業網時，需要在企業中心節點和各個分支結構之間建立點到點的多條GRE隧道。當企業分支機構眾多時，配置工作量巨大；而且，如果新增分支機構，則中心節點上需要增加配置，增加了網絡維護的負擔；此外，分支機構采用ADSL等方式撥號上網時，分支機構公網地址的不確定性也增加了中心節點配置的復雜度。

雖然動態V.P.N技術，如D.V.P.N（Dynamic Virtual Private Network，動態虛擬私有網絡），可以學習分支機構的公網地址，并動態地在中心節點和分支機構之間建立隧道，但是目前動態V.P.N技術沒有統一的規范，各個廠商都采用私有協議實現動態V.P.N，無法互通。

點到多點GRE隧道很好地解決了上述問題，非常適用于分支機構眾多的企業網絡。在中心節點配置點到多點GRE隧道、分支機構配置傳統的點到點GRE隧道，即可實現在中心節點和多個分支機構之間動態建立隧道。

二、點到多點GRE隧道的工作原理

點到多點GRE隧道的報文加解封裝的過程與點到點GRE隧道相同，詳細介紹請參見GRE技術介紹。

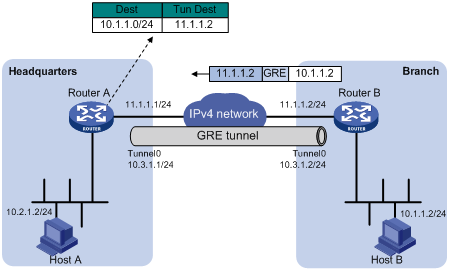

圖 2 動態學習隧道目的地址

與點到點GRE隧道不同的是，點到多點GRE隧道不需要手工配置隧道目的地址，而是根據接收到的GRE報文動態學習隧道目的地址。如圖 2所示，本端設備接收到對端設備發送的GRE報文后，從該報文中獲取外層IP頭的源地址和內層凈荷（IP報文）的源地址，分別作為隧道的目的地址和報文的目的地址（即分支網絡的內網地址），建立一條隧道表項。其中，報文目的地址的掩碼長度可以手工配置。

通過點到多點GRE隧道轉發報文時，設備根據報文的目的地址，在隧道表項中查找對應的隧道目的地址，使用此地址作為GRE封裝外部IP頭的目的地址。

三、點到多點GRE隧道備份

分支機構的GRE隧道備份

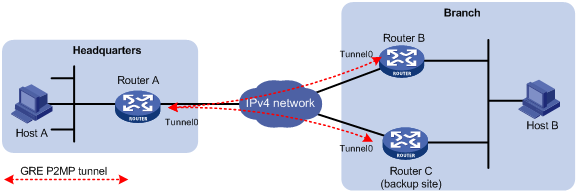

圖 3 分支機構的GRE隧道備份

如圖 3所示，為了增加網絡的可靠性，分支機構部署了多臺網關設備，中心節點和多個網關設備之間分別建立GRE隧道，形成備份。

在分支機構的網關設備上創建GRE隧道時，可以設置GRE Key。中心節點在創建隧道表項的同時，從GRE報文中獲取GRE Key，記錄在隧道表項中。中心節點根據GRE Key來判斷隧道表項的優先級，并根據優先級最高的隧道表項轉發報文。未記錄GRE Key的表項優先級最高；記錄了GRE Key的表項，Key值越小優先級越高。

中心節點的GRE隧道備份

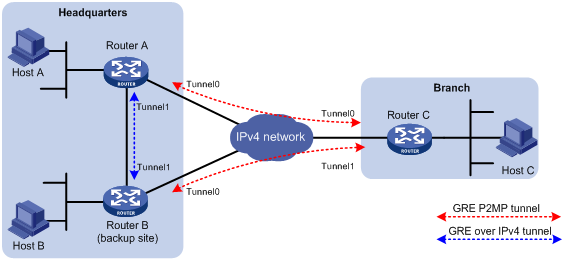

圖 4 中心節點的GRE隧道備份

如圖 4所示，為了提高網絡的可靠性，中心網絡也可以部署多臺網關設備，通過為點到多點GRE隧道指定備份接口，實現中心網絡設備的備份。當需要通過點到多點GRE隧道轉發的報文匹配不到隧道表項時，設備將通過備份接口發送該報文。備份接口應配置為GRE over IPv4模式的隧道接口。

當設備上存在隧道表項時，備份接口也可以參與轉發隧道的選擇。如果沒有為備份接口配置GRE Key，則其優先級低于所有的點到多點隧道表項；如果為備份接口配置了GRE Key，則與點到多點隧道表項中記錄的GRE Key比較，Key值小的優先級高。

四、點到多點GRE隧道的技術優點

點到多點GRE隧道具有如下優點：

.配置簡單。中心節點上只需配置點到多點GRE隧道，無需在中心節點上創建到達每個分支機構的多條點到點GRE隧道。

 .維護代價小。增加分支機構時，中心節點會動態學習到新增分支機構的地址，并與其建立隧道，無需手工配置。

.中心節點動態學習隧道的目的地址，分支機構是否動態獲取公網地址（如采用ADSL等撥號方式接入網絡）對中心節點的配置沒有影響，使得分支機構的接入方式更加靈活。

.以公有的GRE協議為基礎，不需要特殊的協議或者私有協議來配合使用，具有較好的互通性。

.對于分支機構使用的網關設備沒有特殊要求，只要支持GRE協議即可，避免用戶網絡設備的重復投資。

. 支持分支機構和中心節點的GRE隧道備份，提高網絡的可靠性。
